高压断路器种类介绍和选用原则

发布时间:2016-08-18    字号:

高压断路器的种类有多种,从材料到形式结构的不同可以使用不同的环境安装,断路器可分为户内和户外两种,根据使用的灭弧介质不同,高压断路器又可以分为下面几种。

高压断路器

1、油断路器。油断路器是以绝缘油为灭弧介质。可分为多油断路器和少油断路器。在多油断路器中,油不仅作为灭弧介质,而且还作为绝缘介质,因此用油量多,体积大。在少油断路器中,油只作为灭弧介质,因此用油量少体积小,耗用钢材少。

2、空气断路器。空气断路器是以压缩空气作为灭弧介质,此种介质防火、防爆、无毒、无腐蚀性,取用方便。空气断路器属于他能式断路器,靠压缩空气吹动电弧使之冷却,在电弧达到零值时,迅速将弧道中的离子吹走或使之复合而实现灭唬空气断路器开断能力强,开断时间短,但结构复杂,工艺要求高,有色金属消耗多,因此,空气断路器一般应用在110KV及以上的电力系统中。

3、六氟化硫(SF6)断路器。SF6断路器采用具有优良灭弧能力和绝缘能力的SF6气体作为灭弧介质,具有开断能力强、动作快、体积小等优点,但金属消耗多,价格较贵。近年来SF6断路器发展很快,在高压和超高压系统中得到广泛应用。尤其以SF6断路器为主体的封闭式组合电器,是高压和超高压电器的重要发展方向。

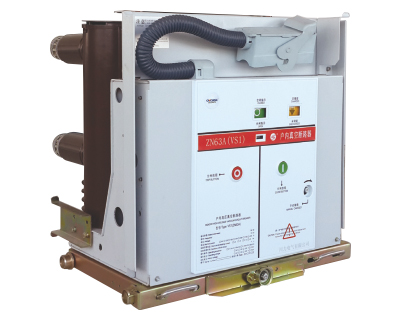

4、真空断路器。真空断路器是在高度真空中灭唬真空中的电弧是在触头分离时电极蒸发出来的金属蒸汽中形成的。电弧中的离子和电子迅速向周围空间扩散。当电弧电流到达零值时,触头间的粒子因扩散而消失的数量超过产生的数量时,电弧即不能维持而熄灭。真空断路器开断能力强,开断时间短、体积孝占用面积孝无噪声、无污染、寿命长,可以频繁操作,检修周期长。真空断路器目前在我国的配电系统中已逐渐得到广泛应用。
