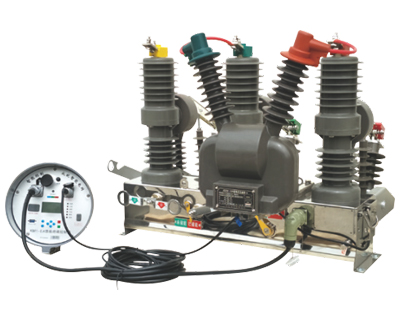

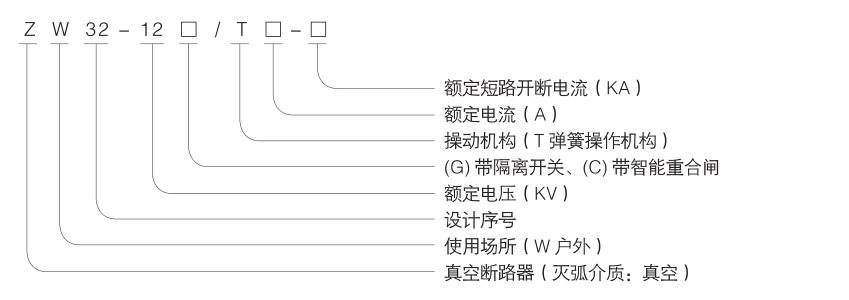

ZW32-12 型户外高压真空断路器（以下简称断路器）是额定电压为12KV，50Hz 三相交流的户外配电设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制，适用于农村电网频繁操作的场所，特别适用于城网、农网改造的需要。本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装使用维护的原理和方法等内容。

1、GB1989-2003《交流高压断路器》

2、GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》

3、GB311.1-1997《高压输变电设备的绝缘配合：高压试验技术》

4、GB3309-1989《高压开关设备在常温下的机械试验》

5、DL/T403-2000《12~40.5KV 户内高压真空断路器订货技术条件》

3.1 海拔高度：不超过1000m；

3.2 周围空气温度不超过：-45℃ ~+40℃；

3.2 风速不大于：35m/s；

3.4 污秽等级：Ⅳ级；

3.5 安装场所：无易燃、爆炸危险、化学腐蚀的场所；

3.6 地震烈度：不超过8 度。

4.1 断路器采用三相分离的支柱式结构，单相发生故障时，不会引起三相短路；具有开断性能稳定可靠、无燃烧和爆炸危险、免维护体积小、重量轻和使用寿命长等特点。

4.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特点适应于严寒或潮湿地区使用。

4.3 绝缘套筒采用户外环氧树脂固定绝缘外包硅橡胶结构，真空灭弧室安装在绝缘筒内，具有高疏水性和高耐污秽能力、耐高低温、耐紫外线、耐老化的特点。

4.4 操作机构采用小型化弹簧操作机构，分合闸能耗低；机构传动采用直动传输方式，分合闸部件少，可靠性高。操作机构置于密封的机构箱中，解决了机构锈蚀的问题，提高了机构的可靠性。

4.5 断路器的分、合闸操作可采用手动或电动操作及远方操作。可与控制器配套实现配电自动化，也可以与重合器控制器配合组成重合器。

4.6 断路器可以装设二相或三相CT，供过电流自动脱扣保护和智能控制器进行信息分析。

4.7 断路器重量80kg，整体安装尺寸：高× 宽× 深720×922×160

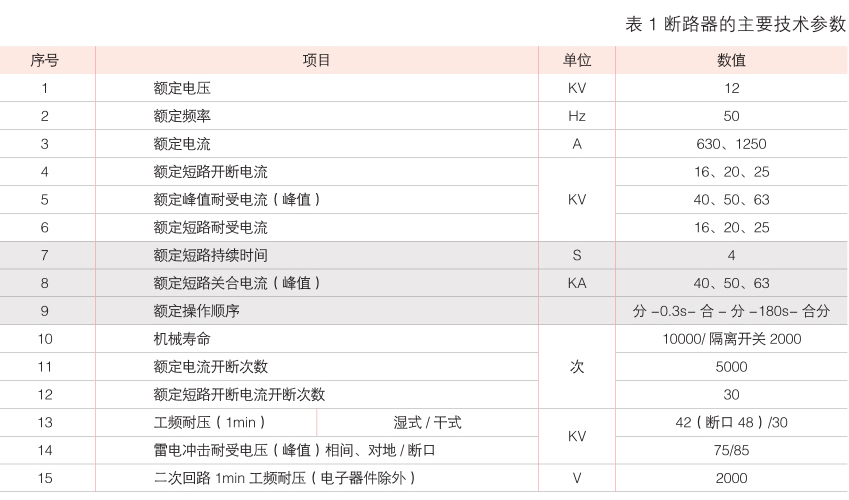

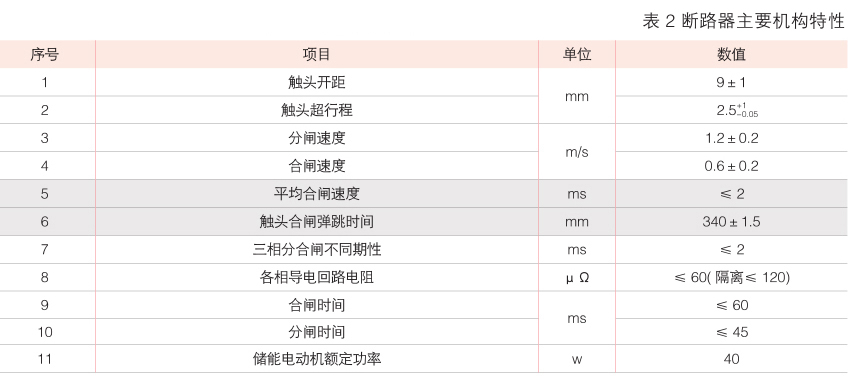

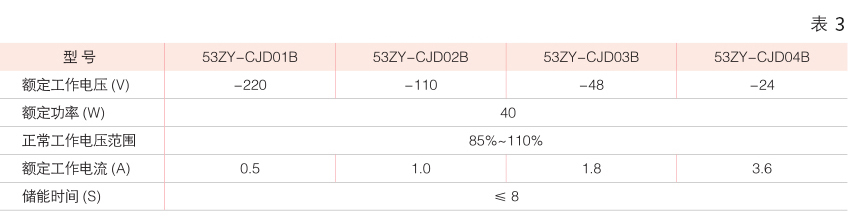

3.1 储能电动采用单向永磁交直流电动机，其技术数据见表3：

3.2 手力储能操作通过一单向结构用断路器上的专用储能手柄操作， 其操作力小于100N.m。

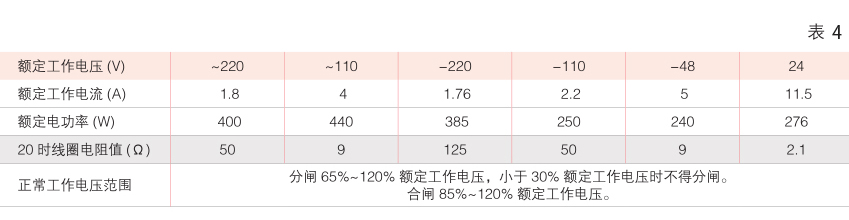

3.3 合/分闸电磁铁采用螺管式电磁铁，本机构所用合/ 分闸电磁铁参数一样，其技术数据见表4：

3.5 机构输出转角度40。

3.6 机构净重：CTB-S 为8.6kg，CTB-D 为12kg。

3.7 机构所配ZW32-12 型户外高压真空断路器的动作时间如下：

1）合闸时间（电操作） 高操作电压不小于30ms， 低操作电压不大于60ms。

2）分闸时间（电操作） 高操作电压不小于20ms， 低操作电压不大于40ms。

3）一次重合闸无电流间隔时间不大于30ms。

3.8 与机构所配辅助开关触点在通过持续电流AC220V 时为10A，DC200V 时为5A。

3.9 行程开关选用CSK-22 型磁吹开关，共有2 对常开，2对常闭触点，触点能通过的持续电流AC220V 时为10A，DC220V时为3A。

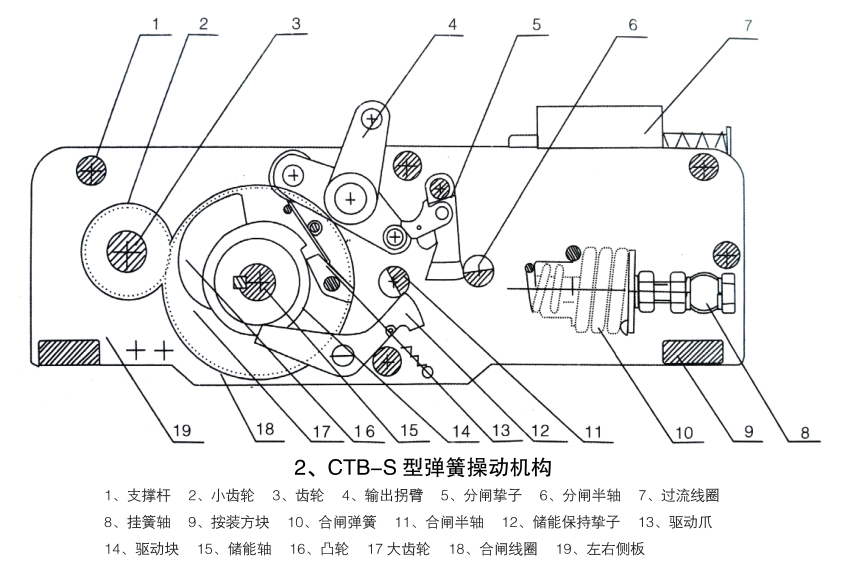

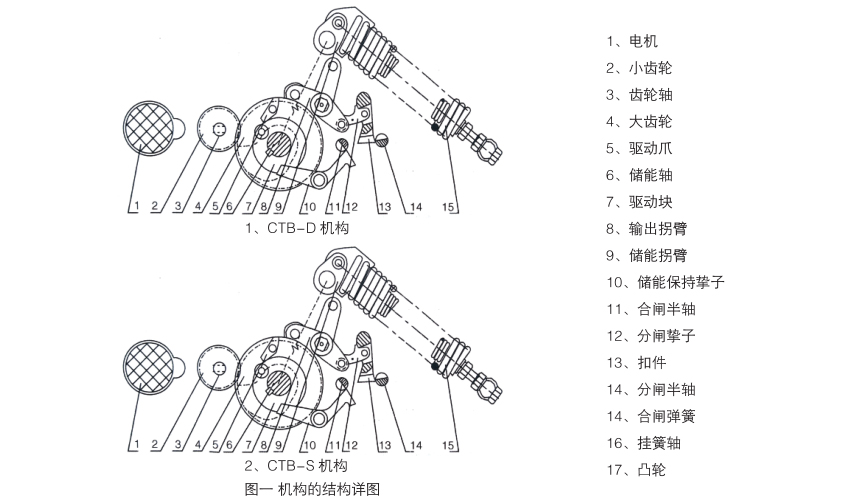

机构的储能原理见图二（机构的储能原理图）。图中驱动块7、凸轮17、储能拐臂9都通过平键与储能轴6 联接，大齿轮4上安装驱动爪5通过复合轴套套装在储能轴6上，齿轮轴3上装有一单向棘轮，当电机通电转动时带动小齿轮2 顺时针转动，小齿轮2 带动啮合的大齿轮4及驱动爪5 逆时针转动，驱动爪5 的运动带动驱动块7、凸轮17、储能轴6、储能拐臂9、逆时针转动，储能拐臂9 逆时针转动带动合闸弹簧15 储能，当储能到一定位置时，切换销将驱动爪5 打开，同时行程开关切换，电机停止转动，弹簧过中力及惯性使驱动块上的渡轮作用在储能保持掣于10 上，储能保持掣子10 的另一端作用在合闸半轴11上，使系统受力平稳，机构处于储能状态。储能状态见图三（c、d）。

CTBS 的储能原理与CTBD 的手动储能原理一样。拉动储能手柄，通过齿轮轴3 上的安装的单向棘轮带动齿轮轴及小齿轮顺时针转动，其余与电机储能一样。

见图二（机构的储能原理图）。机构储能到位后，用手拉动合闸手柄或给合闸电磁铁通电推动合闸半轴逆时针转动，储能保持掣子失去平衡而逆时针转动，储能状态解除，合闸弹簧释放能量，带动凸轮逆时针转动，凸轮作用在输出拐臂的滚轮上，使输出拐臂顺时针转动，凸轮作用完毕，输出拐臂大约转动43 度，不再继续顺时针转动，而是在分闸弹簧力的作用下逆时针转动3 度后被分闸半轴、扣件和分闸掣子组成的分闸系统保持平衡，机构处在合闸状态。见图三（c、d）。

见图三（c、d），断路器与机构处于合闸状态。拉动手动分闸手柄或给分闸电磁铁通电，推动分闸半轴顺时针转动，扣件失去平衡，合闸状态解除，输出拐臂在分闸弹簧力的作用逆时针转动，机构分闸。

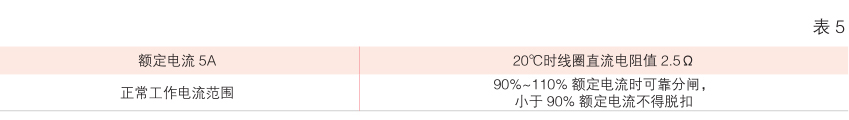

过电流脱扣的电气原理。当电流互感器变比电流到一定数值时，过流脱扣回路接通，过流电磁铁得电动作，推动分闸半轴顺时针转动，使得机构分闸。

当机构处于合闸未储能状态时（见图三（c）），机构可继续储能，使之变成合闸已储能状态（见图三（d））。此时可实现“分0.3s- 合- 分”的重合闸操作。

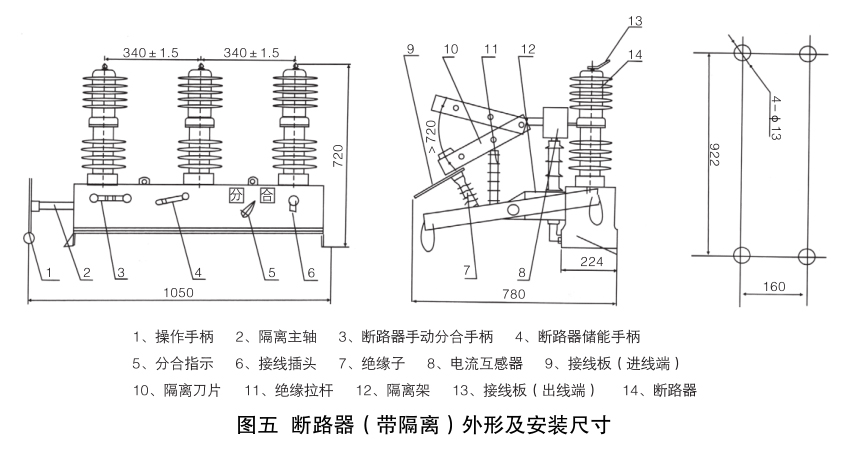

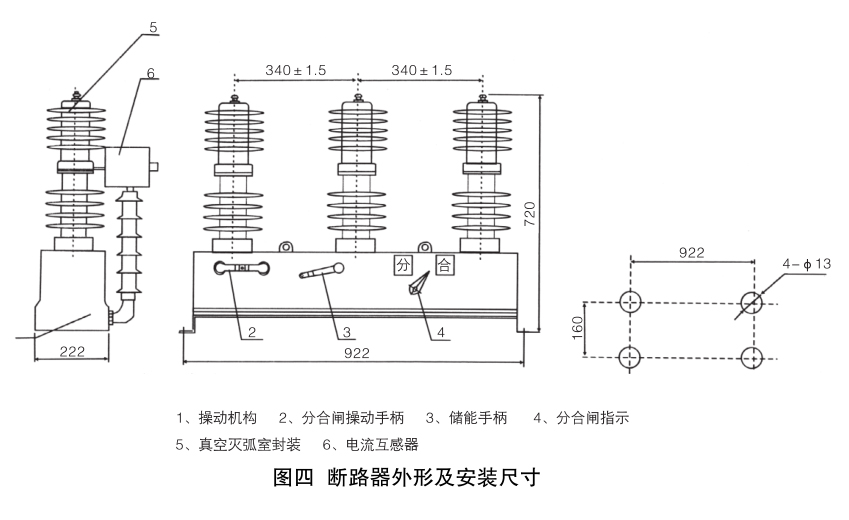

1、对于需要加装隔离开关的用户，ZW32-12G 系列开关，外形尺寸及结构图见图四、图五。隔离开关用螺栓固定ZW32-12 断路器的机构箱上，坚固、稳定、拆卸方便、可靠，可灵活加装。

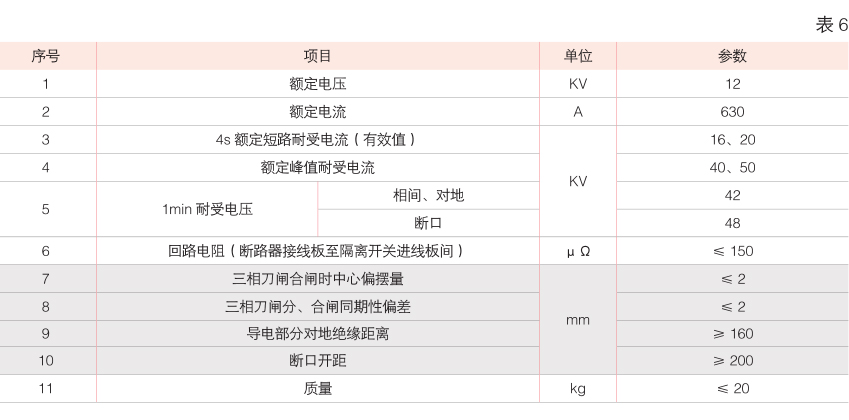

2、隔离开关主要技术参数见表6：

断路器可以单杆架设（见图六），也可以双杆架设（见图七），安装孔（见图七）。
