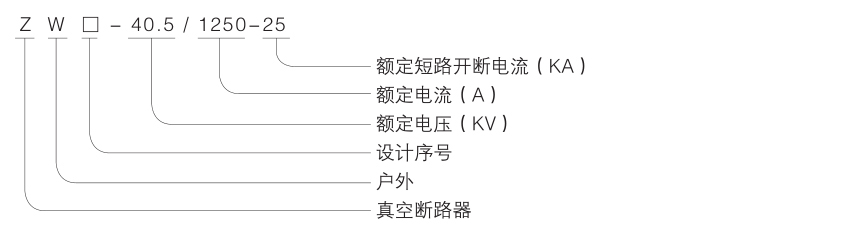

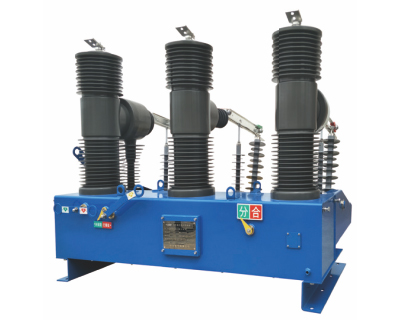

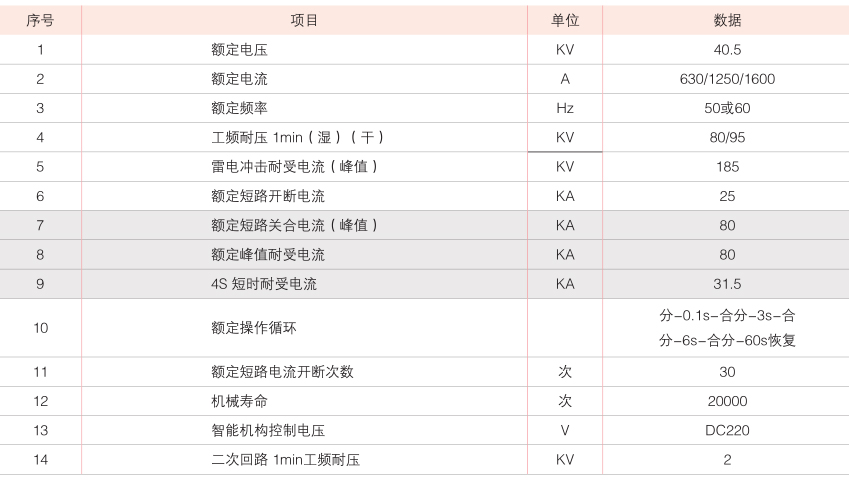

ZW□-40.5型户外高压智能真空断路器。

ZW□-40.5系列户外高压智能真空断路器（以下简称“断路器”）用于交流50Hz、额定电压35KV 的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能 识别电流特性并实现多次自动重合闸，自备PT 作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT 提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

ZW□-40.5 真空断路器可配用弹簧操动机构， 具有开断关合负荷电流、过载电流及短路电流等基本功能，断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2~3个测量或计量互感器，可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT 型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统去掉瞬时故障， 自动恢复供电， 也可隔离永久故障， 实现配网自动化。使断路器具备1~3次重合闸功能，且重合器参数可以整定。

智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V 的电压； 该断路器（ 小水电型） 可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网络的监控和故障的自动隔离；该断路器（计量型）可输出0.2 级精度的电压、电流信号， 是农网变电所、站外散点开关和简单计量开关的理想选择。

可配用电子PT，从CT 取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压；具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续整定；既可以实现有线远方控制，也可在杆下无线遥控。

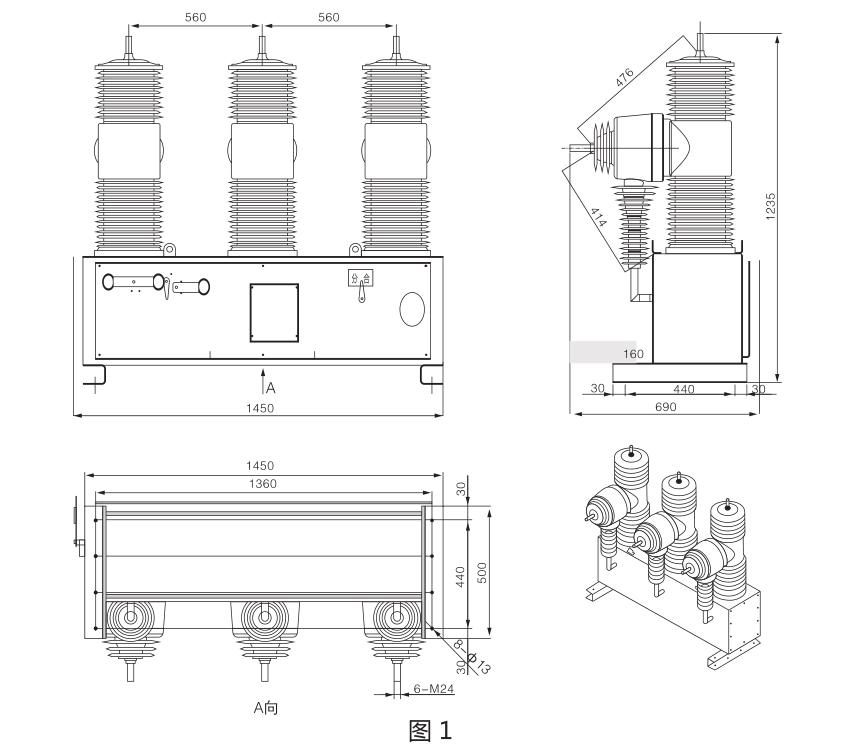

1、断路器总体采用小型化设计，采用全封闭结构。弹簧操作机构密封布置在箱体的里面。

2、断路器本体主要是由导体回路，传动系统，绝缘系统等组成。

1）导电回路主要由进出线导电杆，导电支架，真空灭弧室等组成，真空灭弧室是断路器的主要部件，采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料，具有良好的开断和关合短路电流能力，电寿命长。避免由于充油，充气带来的一系列问题。

2）传动系统主要由三相主轴，绝缘拉杆，拐臂，触头弹簧及分闸弹簧等组成。

3）断路器可在两相配有电流互感器，根据用户需要可安装50/5、100/5、150/5、200/5、400/5、630/5 等规格。

3、断路器操作机构由合闸弹簧、储能系统、过电流脱扣器，分合闸系统等组成，可分手动 / 电动操作两种。

1）手动操动机构具有手动储能、手动分、合闸和过流保护功能，如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。

2）电动操作机构须由独立电源供电，除具有电动储能、电动分、合闸和过电流保护外，同时还具有手动储能，手动分合闸和过电流保护功能。如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。

4、断路器也可配置智能开关控制器，设有三段式电流保护，零序保护重合闸。速断保护等多种保护功能。它支持多种通讯协议，允许选用多种通讯方式构成通讯网，即可对开关进行本地手动或遥控操作，也可通过通讯网实现远方遥控。如配用相应的重合或分段控制装置，可作为重合器或分段器使用。

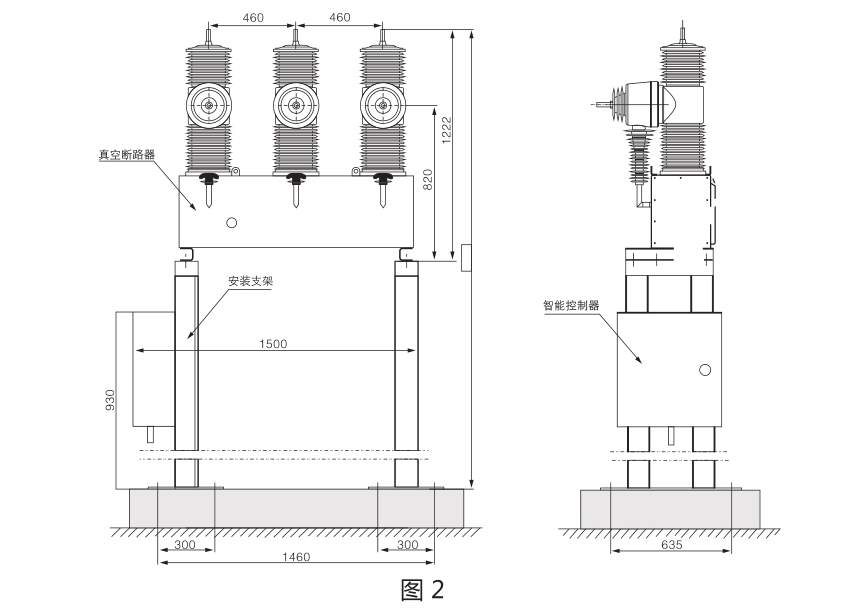

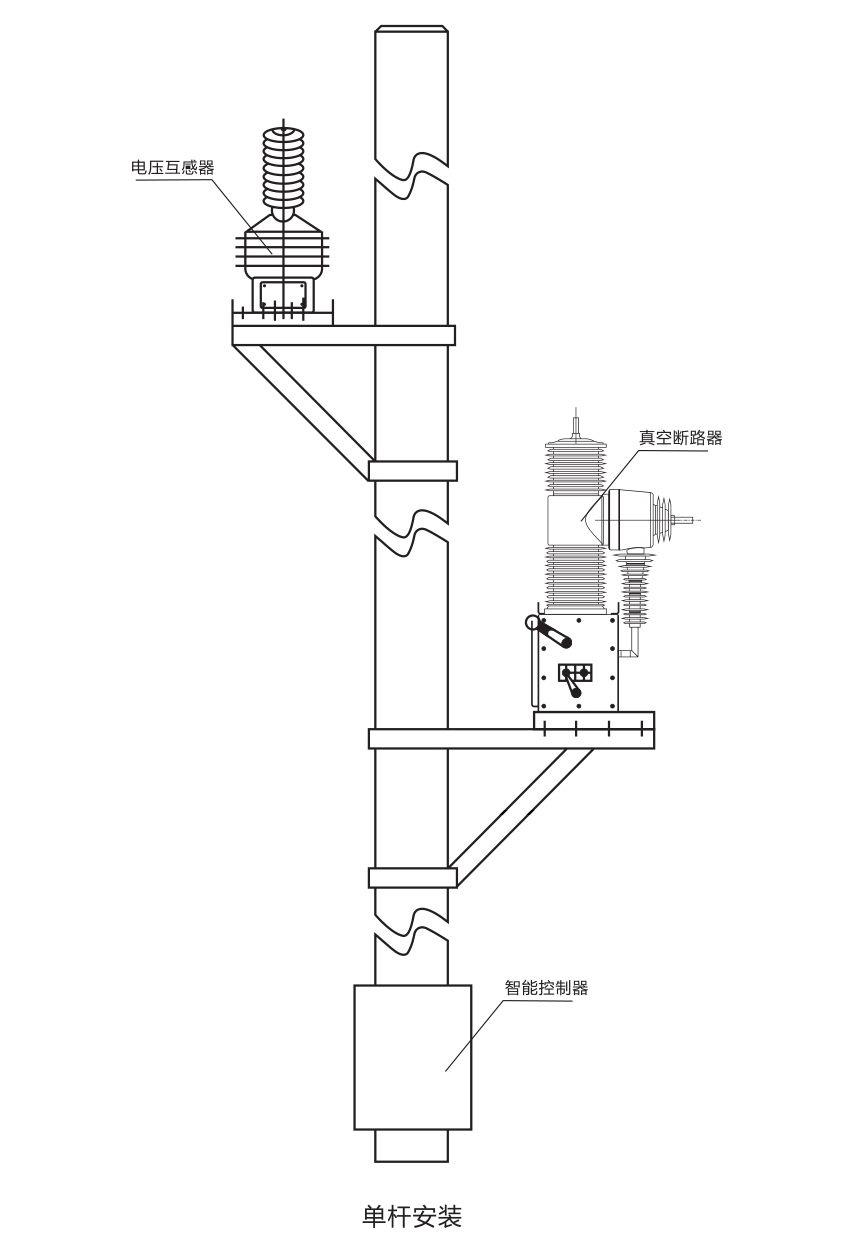

5、断路器的安装方式采用柱上座式安装。
